@ dekemp de pm3264 is een goede scope , het kapotte d kanaal kan al gemaakt zijn door de knoppen een x keer door te draaien , maar de ingangsfet op de verzwakker is ook een bekende bij de 3260 ,3262 ,3264 . let ook op evt ozonlucht bij de achterkant , de hoogspannings cascade van deze reeks kan rot zijn maar betijds repareren kan veel onderdelen schelen .

waar rook was, werkt nu iets niet meer

de verticale is kaduk. ik heb de binnenkant al vluchtig bekeken en zag dat er een ic uit een voetje is die de andere 3 kanalen wel hebben.

Electronica werkt op rook, als de rook eruit is, werkt het niet meer

Ik heb ook een nieuw speeltje die eerst wat aandacht nodig heeft
http://www.plaatjesdump.nl/upload/c4e4e2b20c7484d0dbdb931abe17a65a.jpg

heb je gezien wat voor ic ? heb ooit eens een pm3262 gedemonteerd , miss ligt het ic nog ergens.

waar rook was, werkt nu iets niet meer

Dirkie, zou me niet verbazen als het rotte elco's in de voeding zijn. Mijn 465 had ook dergelijke symtomen, maar was na het vervangen van alle elco's in de voeding weer ok. Elco's vervangen is niet vreemd gezien de leeftijd van deze serie.

It's the rule that you live by and die for It's the one thing you can't deny Even though you don't know what the price is. It is justified.

Heb al wat gemeten op de meetpunten. Alleen de +5 volt wijkt erg af: +4,32 volt.
De rest klopt volgens de multimeter.

[Bericht gewijzigd door dirkie op zaterdag 11 juni 2011 23:16:07 (19%)

En een flinke rimpel erop? Dan ben je bijna zeker toe aan nieuwe elco's.

- - big bang - -

Niets is zo eerlijk verdeeld als verstand: iedereen denkt er genoeg van te bezitten
Krelis Vonketrekker

Golden Member

Let ook op elco C1415 (50 Volt )1000 Uf
Deze was bij mij defect ( geen cap.)
5 Volt unreg. is elco C1452 (5000 Uf)

Krelis

Dirkie, voor het repareren van een scoop heb je een scoop nodig. het mooiste is om de elco's er uit te solderen en in de behuizing van de oude elco de nieuwe te monteren.

Reken wel dat je voor merk elco's (Panasonic, Nichicon) zo een 60 a 70 euro verder bent. Het gebruik van de chinese brol merken (JD, NA enz) is gewoon zonde van je tijd en moeite.

It's the rule that you live by and die for It's the one thing you can't deny Even though you don't know what the price is. It is justified.

Ik heb op de achtergrond Fred al om advies gevraagd. Ga denk eerst de voedingselko`s (die moeten toch)vervangen en dan verder kijken.
Als ik dan niet verder kom dan roep ik hulp in.

miss wat voor fred z'n labo ..... http://link.marktplaats.nl/457713604 een fluke 5100 calibrator :P

waar rook was, werkt nu iets niet meer

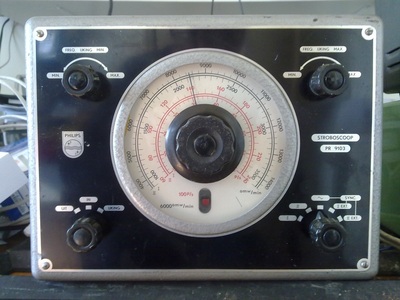

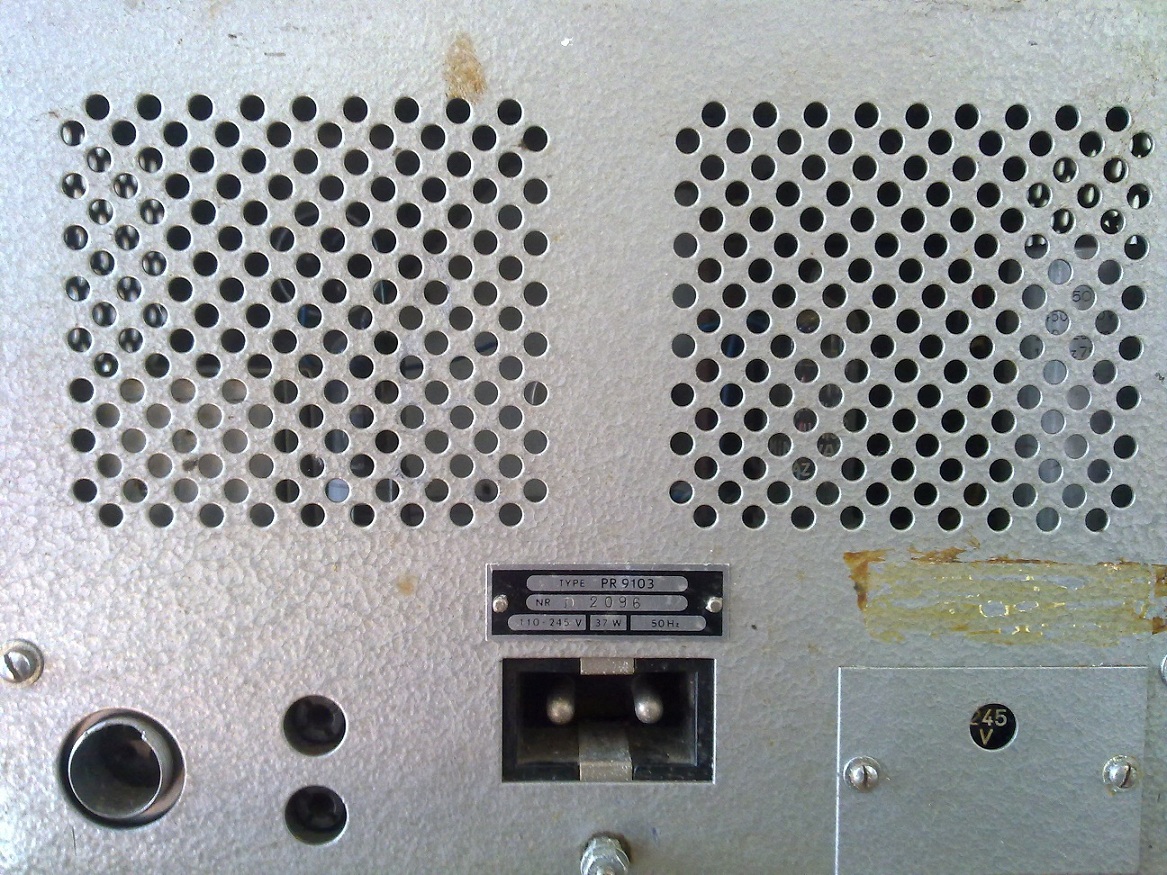

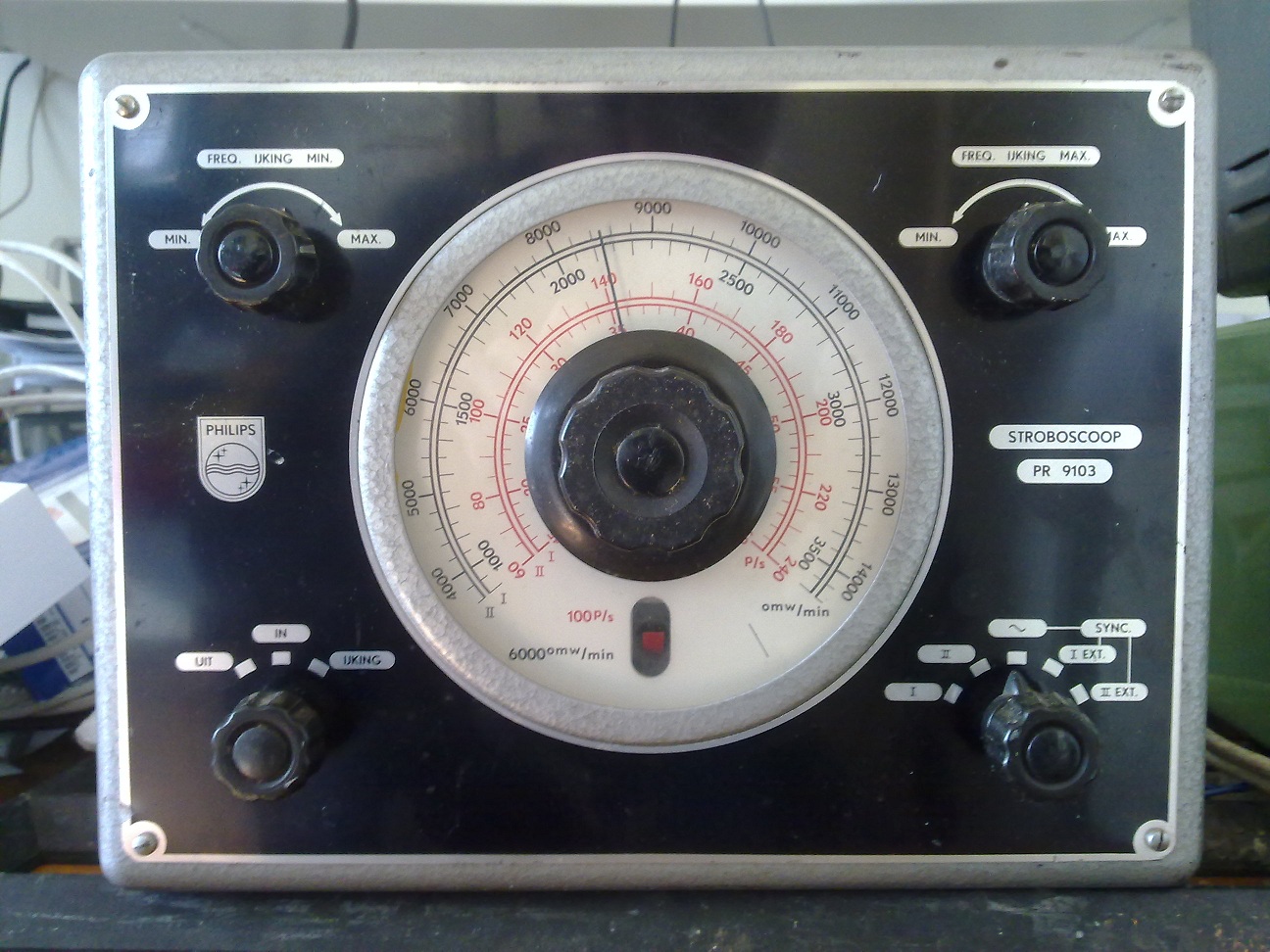

Philips PR9103 stroboscoop, helaas zonder aansluitsnoer en lamp, dus als iemand nog een aansluitsnoer of lamp heeft dan hoor ik dat graag.
http://www.uploadarchief.net/files/download/resized/philips_pr9103.jpg

http://www.uploadarchief.net/files/download/resized/philips_achter.jpg

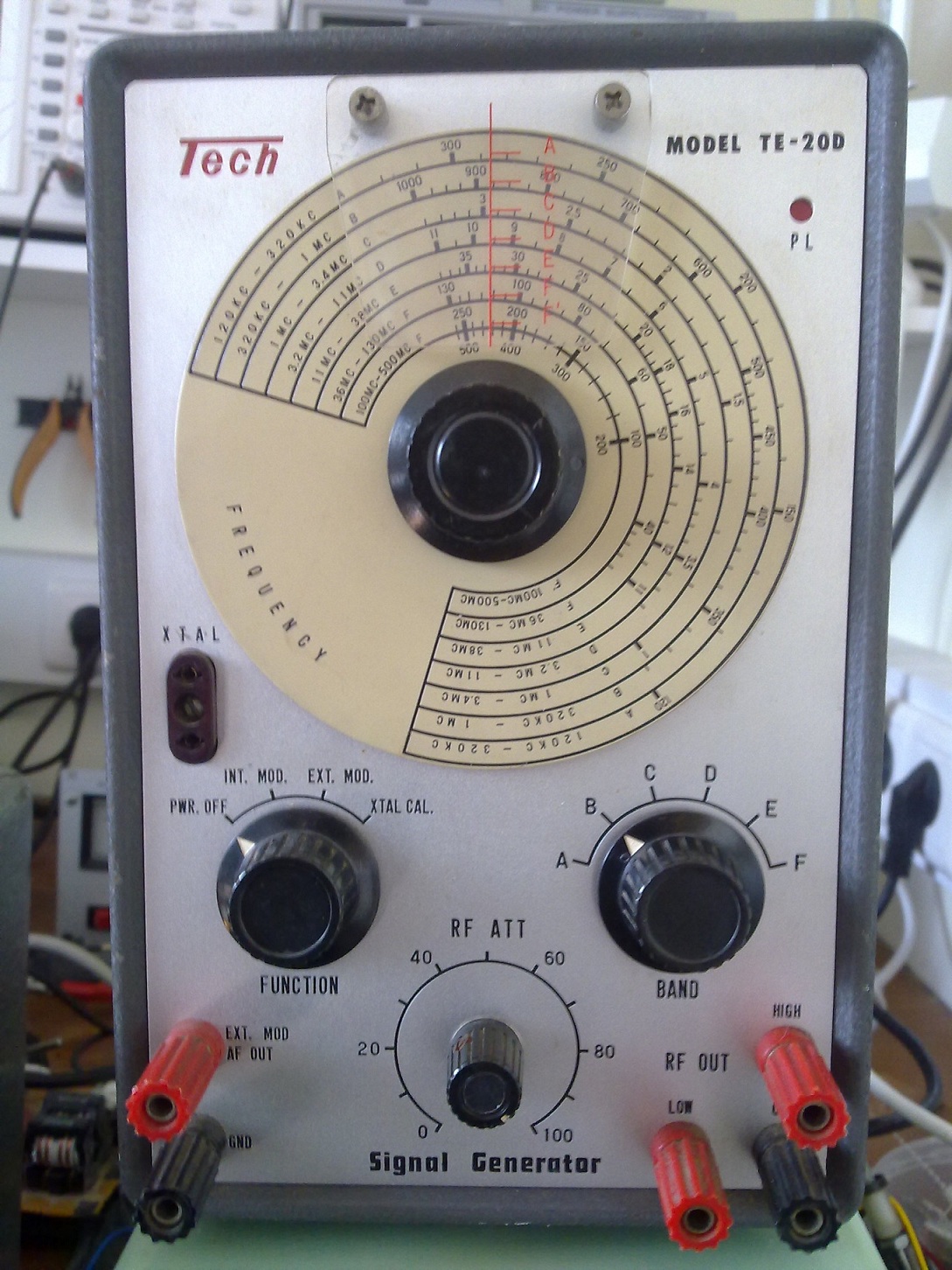

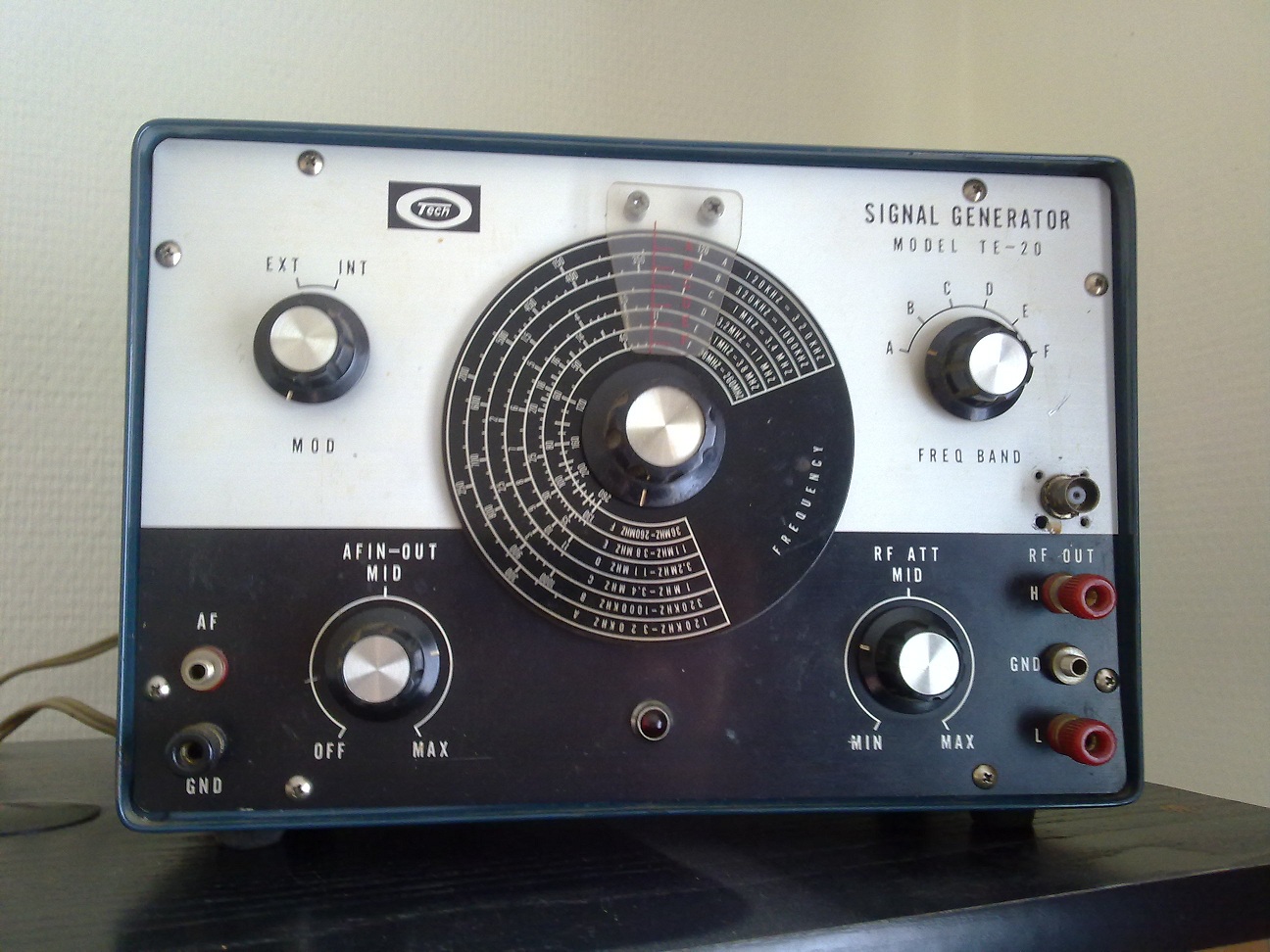

Tech TE20 en een TE20D signaalgenerator van 120kHz tot 260MHz

http://www.uploadarchief.net/files/download/resized/14062011098.jpg

http://www.uploadarchief.net/files/download/resized/14062011095.jpg

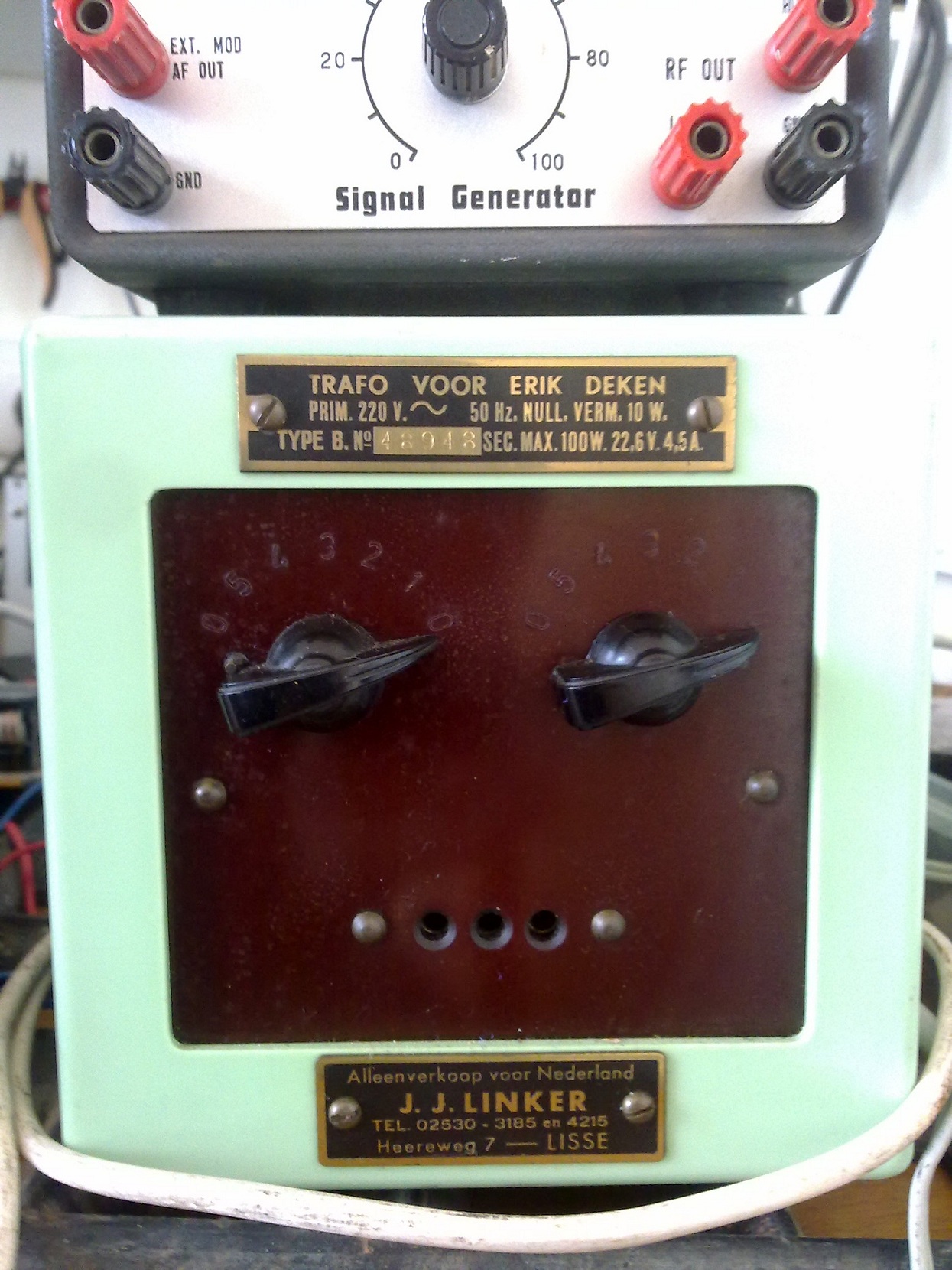

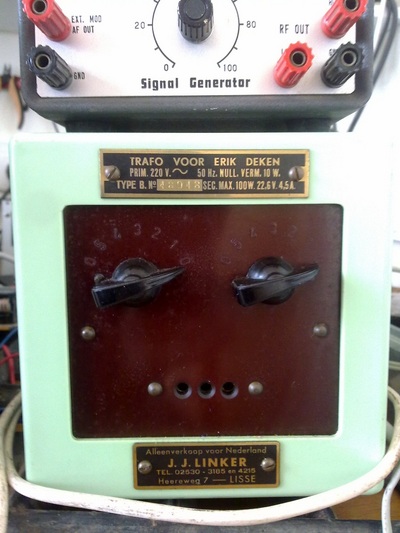

Een soort variac waarmee je dmv de schakelaar de uitgangsspanning kan veranderen van ongeveer 5 tot 25V. Wat de oorspronkelijke functie was zou ik niet weten. Dus als iemand meer info heeft.

http://www.uploadarchief.net/files/download/resized/14062011097.jpg

Plaatjes zijn klikbaar.

Een soort variac waarmee je dmv de schakelaar de uitgangsspanning kan veranderen van ongeveer 5 tot 25V. Wat de oorspronkelijke functie was zou ik niet weten.

Staat erop, voor elektrische deken.

<edit> Ik heb er hier netzo een staan uit een nalatenschap, de bijbehorende elektrische deken heb ik echter niet. Verbaasd me ook niet gezien de leeftijd van ea, ik schat dat dit zeker +40 jaar oud is.</edit>

[Bericht gewijzigd door Roland van Leusden op dinsdag 14 juni 2011 20:01:42 (33%)

It's the rule that you live by and die for It's the one thing you can't deny Even though you don't know what the price is. It is justified.

Dat dacht ik ook al, maar er staat wel erik deken, ik kan dan dat erik niet echt rijmen met elektrische.

Mij leek Erik Deken ook meer een naam dan een deken :P

pa3gws

Golden Member

Zoeken op J. J. Linker levert een Bedding company op in Lisse.
En er wordt gelinkt naar Beter Bed dus toch een elektrische deken? :-p

Ik ben gestopt met roken nu mijn schakelingen nog.
fred101

Golden Member

JJ Linker leverde zwak-stroomdekens.
http://books.google.nl/books?id=EYGZbz2dqm0C&pg=PA652&lpg=PA65…

Daar staat een advertentie uit 1963. De beroemde Erik electrische zwakstroom onderdeken ;-)

[Bericht gewijzigd door fred101 op dinsdag 14 juni 2011 22:03:56 (83%)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur en maritieme en industriele PCBs

Een soort ikea benaming dus :P Gave advertentie!

Henry S.

Moderator

Op 11 juni 2011 19:18:28 schreef DeKemp:
Vandaag m'n eerste scope aangeschaft
[afbeelding]
Overgekocht van een tweaker, en die heeft hem van iemand van CO. mooie kringloop werking.

Met delayed time base :)

Deze post is niet door ChatGPT gegenereerd. De 2019 CO labvoeding.
flash2b

Special Member

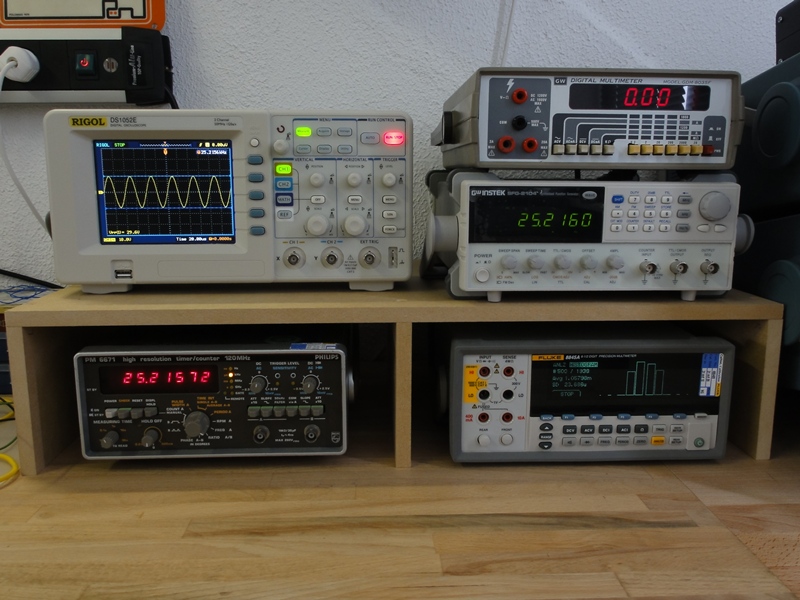

Gisteren een mooie ombouw gemaakt voor mijn bench meetapparatuur. Ik heb 12mm MDF gebruikt en de vertikale schotjes zijn met schroeven aan de horizontale plank gemaakt. Ik had wat extra ruimte nodig omdat ik recentelijk een nieuwe Rigol DS1052E had gekocht.

http://www.uploadarchief.net/files/download/dsc00792sm_cleaned.jpg
Op de plank staan nu:

  • Rigol DS1052E oscilloscope
  • GW GDM-8035F 3½ digit meter
  • GW Instek SFG-2104 DDS generator

Onder de plank staan:

  • Philips PM6671 120Mhz counter
  • Fluke 8845A 6½ digit meter

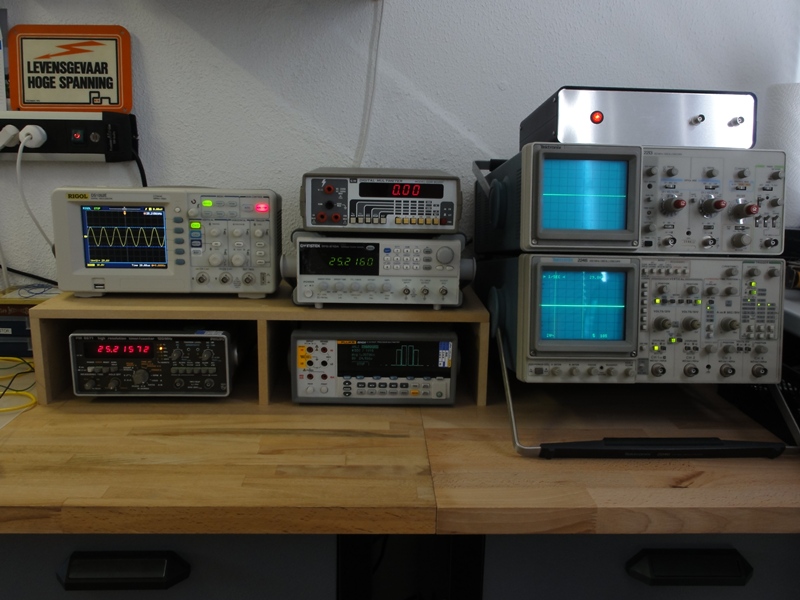

Alles past nu weer een stuk beter op mijn werk blad, want ernaast staan nog mijn 2 grotere Tek scopes.
