Ziet er mooi uit, dat binaire klokje en natuurlijk ook fotoopa

Ik ben zelf bezig met een hele basic wake-up light, gister had ik alles werkend behalve het uiteindelijke programma.
Dus programma vandaag ff snel geschreven en getest....werkt niet Lijkt erop dat een draadje naar één van de potmeters stuk was/breuk dus die allemaal vervangen....
Om een lang verhaal kort te maken: na 2uur debuggen blijken het de k*t t*r** *** *piep* potmeters te zijn drie van de vier!!!! zijn stuk en verspringen regelmatig naar Vcc of Gnd als je ze even draait...
Nu met fatsoenlijke potmeters geprobeerd en dat lijkt goed te gaan, maar morgen vervang ik ze pas allemaal en dan foto's/filmpje

btw, waren goedkope potmetertjes van Niels uit china die wellicht zijn stukgegaan tijdens solderen (ik zou het anders ook niet weten).

ik heb ook problemen gehad met potmeters, ben bezig een labvoeding te maken en telkens als ik de potmeters liet bungelen aan hun draadjes deed hij het niet en als ik ze in de hand had deed hij het wel. Piher potmeters van dickie B. Mooie printjes, vooral die van fotoopa, mijn gaatjes printen zijn meestal spaghetti.

Op 12 november 2010 08:25:05 schreef TheBasher:
ik heb ook problemen gehad met potmeters, ben bezig een labvoeding te maken en telkens als ik de potmeters liet bungelen aan hun draadjes deed hij het niet en als ik ze in de hand had deed hij het wel. Piher potmeters van dickie B.

Ja ik ken het probleem ook. Vorige week een voeding van Philips gerepareerd met defecte potmeters. Als je ze te lang verhit vervormt het schijnbaar van binnen en gaat het geval spoken. Gister dus maar bij DIL in Rotterdam nog een setje oude metalen-pertinax alpsjes gehaald die ze ergens vandaan getoverd hadden en geen probleem meer.

Op 12 november 2010 09:32:34 schreef Dominic:
[...]

Vorige week een voeding van Philips gerepareerd met defecte potmeters. .

Ja, dan snap ik dat hij het nog niet doet, probeer het ook een met goede potmeters.

Soms moet je ze ook even een paar keer heen er weer draaien. In mijn voeding sprong de uitgansspannings soms naar max als je die probeerde in te stellen. Erg vervelend, dure 10 slagenpot. Paar keer heen er weer draaien op het aangedane stuk en het werkt weer. Zal wel vuil tussen gezeten hebben. Misschien de loper aan de andere aansluiting vastmaken dat 'ie voortaan naar minimum springt als dat gebeurt... (dit is eigenlijk meer iets voor het ontwerptips en domme fouten topic)

Het vervolg van de RGB lichtkrant.

Het project is opgeleverd, spijtig genoeg zijn we opnieuw moeten beginnen. Ipv gewone schuifregisters had ik voor een specialeke gekozen, TLC5940 (12 bit PWM en stroombron uitgangen). De 12 bits per uitgang waren er teveel aan, de processor was er te lang mee bezig waardoor het display flikkering vertoonde. Dan op twee dagen nieuwe hardware ontworpen en software geschreven.
Tweemaal het logo van onze school:

De verbindingen moesten zo logisch mogelijk zijn, voor de software zo eenvoudig mogelijk te maken. Dit is spijtig genoeg goed merkbaar de vele draadbruggen.

De docenten hadden toch gevraagd voor de software verder uit te werken voor de opendeurdag.

Hé ... dat logo ken ik ook. Ik zit ook op KHK (geel).

Ik heb hier ook nog RGB matrixen liggen, eens bij Niels gekocht, maar nog niets nuttig mee gedaan.

Klopt, ook in Geel.
De matrices komen ook van bij Niels, ik had deze nog liggen dus konden we die wel gebruiken voor de projectweek.
De software gaan mijn collega en ik nog verder uitbreiden

na wat weken geknutseld te hebben en heel wat vloeken is hij hier dan eindelijk mijn DIY labvoeding. 0-30V / 0-3A

De microcontroller printplaat. Met PIC16F819, deze leest de stroom en spanning in en stuurt deze naar een 2x16 LCD, met backlight.

Uiteraard de onderkant van de microcontroller print.

De voeding zelf zonder koelblokken nog.

De onderkant van de voeding printplaat.

Printplaat in de behuizing, ligt nog wel los enzo. trafo met 2 wikkelingen 30V 2A, deze heb ik parallel staan dus 30V 4A op de uitgang van me trafo. en een -12 / 0 / 12V 24VA trafo voor fans en opamp en andere stuur elektronica.

Achterkant van de voeding met 2 koelblokken, hoofdschakelaar en zekering houder.

Voorkant van de voeding

Het LCD met actuele stroom en spanning.

Ik vind hem zelf echt super vet geworden als beginnende hobbyist moet je gewoon een labvoeding gebouwd hebben vind ik

[Bericht gewijzigd door TheBasher op zondag 14 november 2010 17:10:59 (74%)

@vdbeke: toch een heel net printje hoor. Je had het ook dubbelzijdig kunnen maken, dan had je het draadbruggen"probleem" niet gehad.

@vdbeke:
inderdaad een heel mooie print!
kan je ook tekst laten scrollen o.d.?

Ben ook wel benieuwd naar een filmpje van de werking... Mooi ding. Wel jammer van dat groene printje. Maar in 2 dagen geheel nieuwe hard en software ontwikkelen van een bestaand project, wow, dat is echt snel.

@ the basher: Heel mooi afgewerkt met dat kastje. Duidelijk tijd ingestoken. Alleen gaatjesprint vind ik altijd zo'n spaghetti worden... (en dat bruine stinkt ook zo met solderen...)

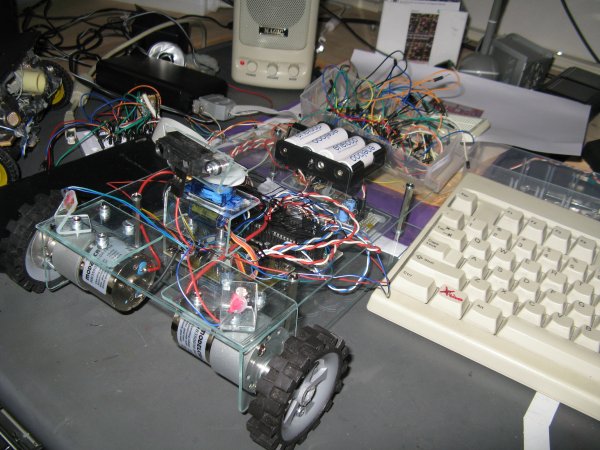

Even een overzichtje van hoe KLM5 er sinds gisteren uit ziet: (KLM3, een onopgeruimd bureau en een linuxtoetsenbord op de achtergrond.)

En een filmpje van de scannende sensor:
http://www.youtube.com/watch?v=fUHqSCsvcQE _{(youtube slikt geen ogg... Heb 'm 3x moeten uploaden, 3e keer had ik een werkend bestandsformaat gevonden. Ook Avi werkt niet als je er de verkeerde formaten in stopt...)}

EDIT@Ledfan hieronder:
KLM4 bestaat ook nog niet... wordt in 2015 ofzo pas gebouwd. (hehe, ken je back to the future?). KLM1 heeft nooit bestaan, KLM2 is recycled in KLM3, en KLM4 wordt pas gebouwd na KLM5. Zie hier. Plan was eerst een KLM4 te maken met gehackte servotjes als motoren, dat is even op de lange baan geschoven.

Wielen zijn grote knexwielen (zoek op marktplaats, d'r is een man die goedkoop allerlij knex aanbied), motoren zijn RB35's. Dacht dat ik dat ook bij het youtubefilmpje had gezet? Wielen zitten op de motoren met een handig metaalwerkje van Kareltje.

Mooi! Volg klm!! Maar ik denk dat ik klm4 heb gemist.
Ik ben ook bezig met een robotje/voertuigje maar welke motoren en wielen heb je hiervoor gebruikt. (ik wil wel niet oftopic gaan)

Op 14 november 2010 17:05:14 schreef Bert_mc:
@vdbeke: toch een heel net printje hoor. Je had het ook dubbelzijdig kunnen maken, dan had je het draadbruggen"probleem" niet gehad.

Dubbelzijdige printen kan ik nog niet maken, nog niet echt de moeite voor gedaan om een goede manier te voorzien.

Op 14 november 2010 17:47:45 schreef gamesbond:
@vdbeke:
inderdaad een heel mooie print!
kan je ook tekst laten scrollen o.d.?

Wegens tijdsgebrek (2 dagen voor soft & hardware) hebben we dit niet succesvol kunnen programmeren. We zijn er aan begonnen maar het lukte ons niet om dit op tijd deftig werkend te krijgen.

Wat een verbetering tov van klm3 zeg! Prachtig. Ik gebruik voor mijn robot ook de RB35's welke transmissie heb je genomen?

Emiel

1:30 geloof ik. iig 174 rpm op 12V (staat er op). RB350030, gekregen van Kareltje. Draden moet ik nog wel ty-rippen, maar dat doe ik als 'ie verder helemaal "af" is. Hij kan nu qua software alleen nog maar objecten zoeken en detecteren dat z'n batterij leeg is, thats all. Maar door alles met connectortjes te doen (dankzij de tangenactie van KIF) is 'ie wel een stuk flexibeler en netter dan KLM3.

ahh oke, ik heb voor de 20 rpm versie gekozen, heb ik achteraf wat spijt maarja...

Emiel

Gewoon groter wielen op zetten Gaat 'ie net zo hard. (ik heb de middenmaat knexwielen, er is nog een maat groter).

(Edit: )

's rekenen: 174 RPM, wielen met omtrek 3.14*6.5=20,4CM
174*20.4 =3549 CM. (35,5 meter per minuut)

Met 20 rpm zelfde snelheid:
3549/20=177.48

177.48/3.14=56.5

Worden wel grote wielen dan, 56 cm doorsnede...
Een maat groter knexwiel scheelt dan idd vrij weinig...

(Maar ik PWM de motoren om minder snel te gaan. Althans, dat ben ik van plan, hij rijd nog niet)

Zijn waarschijnlijk wel vreselijk sterke motoren... 20 rpm.

Dat scheelt, maar nog niet erg veel

@ basher,

Beetje jammer dat die . van stroom en spanning niet recht boven elkaar staan, had ik mooier gevonden. Die sleutel schakelaar links onder maakt het helemaal af

Ben ik zelf ook nog niet tevreden over, en hij cleared het scherm niet goed, soms is de spanning 3 digits achter de komma, terwijl ik er maar 2 print, maar dat krijg ik nog wel goed. Sleutel schakelaar is gewoon vet dat dat kan

gewoon altijd een spatie er achter aan printen.

heb ik al geprobeerd maar doet ie niet is het ook mogelijk in picbasic voorloop nullen te plaatsen?
