Show your projects! Part *25*

Op 17 maart 2012 01:52:27 schreef Kareltje:
Ik heb eigenlijk hier nog nooit en Wisp in een behuizing gezien.

Je hebt mijn stapeltje Wisp-achtigen toch wel gezien?
http://www.circuitsonline.net/forum/view/message/911164#911164

Mooie projecten weer! Een numitron klok moet ik ook maar eens snel gaan bouwen. Die dingen liggen hier te verstoffen...

@ kareltje: http://www.circuitsonline.net/forum/view/message/924080#924080

hier de verbeterde versie van de looplamp ;

de gelijkrichting is nu gezamelijk met 1 elco en netzekering . ook hebben de printen afstandhouders gekregen . ik vond het er ook niet uitzien , vandaar dat het electonica deel dichtgeplakt was de eerste gelijkrichter na de aanpassing bleek stuk te zijn wat een knippereffect gaf op alle tlbuizen . gelukkig had ik hem eerst via de seriegloeilamp getest...

Een printje om wat weersensors op aan te sluiten (twi, analoog) en met een rtc'tje. Kan gevoed worden met 5 - 12 volt Niet mijn beste soldeerwerk, maar ik blijf brak met gaatjesprint

en de onderkant:

Wel zeer mooit gezaagd. Ik hoop binnenkort met mij proxxon DS230E ook zo'n werk te kunnen leveren.

't is niet gezaagd
Bij mij op school staat zo'n grote knipbank die ik altijd gebruik. Dunne staalplaat gaat er ook prima mee

Mis aantal condenstators op het printje, zet bij de DS maar een 100nF op de vcc en bij de avr ook bij elke vcc pin.

Nog meer caps? of heb je ze gemist op me print?

Ah zo! Het is echt wel net. En ook mooi aan de kant van de rondjes, en niet door de rondjes.

Op 18 maart 2012 20:10:40 schreef reddevil:
@ kareltje: http://www.circuitsonline.net/forum/view/message/924080#924080

Ook een hele mooie en nette behuizing!
Nu wordt het toch ook tijd, dat ik mijn wisp in een keurig jasje ga steken, anders heb ik straks de enige naakte wisp

Grr....weer vergeten dit topic aan te vinken.

Programmer in een huisje?
Ik hou het liever praktisch en eenvoudig

Kostte me nog geen tientje, programmeert vanalles, en een ledje geeft aan of er nog wat gebeurt ook

Nog een project, vanmorgen vroeg "afgerond":

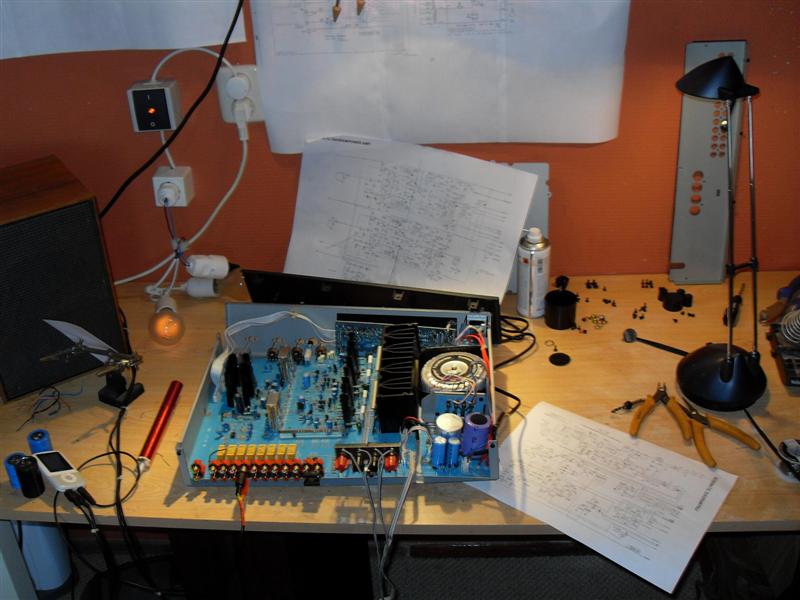

Een versterker die weer tot leven is gewekt (alleen nog ff in elkaar zetten)

Daarmee meteen een indruk van een van m'n prutshoeken
Misschien een tip: let op die schakelaar links. Ideaal voor testdoeleinden. nu nog een aardlek of variac ertussen en niemand bromt nog...

Zo'n schakelaar is inderdaad heel handig. Ik heb hem bij mijzelf onder de werkbank gemaakt zodat ik niet over de schakelijn hoef heen te buigen als er een elco ontploft ofzo. Dan kan je een beetje op afstand blijven.

Op 21 maart 2012 08:51:32 schreef M-i-c-h-e-l:
Programmer in een huisje?
Ik hou het liever praktisch en eenvoudig

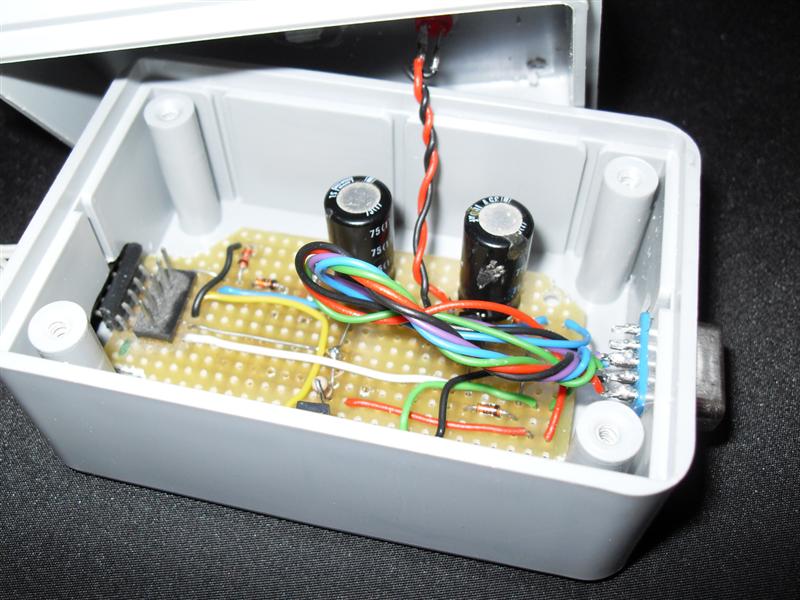

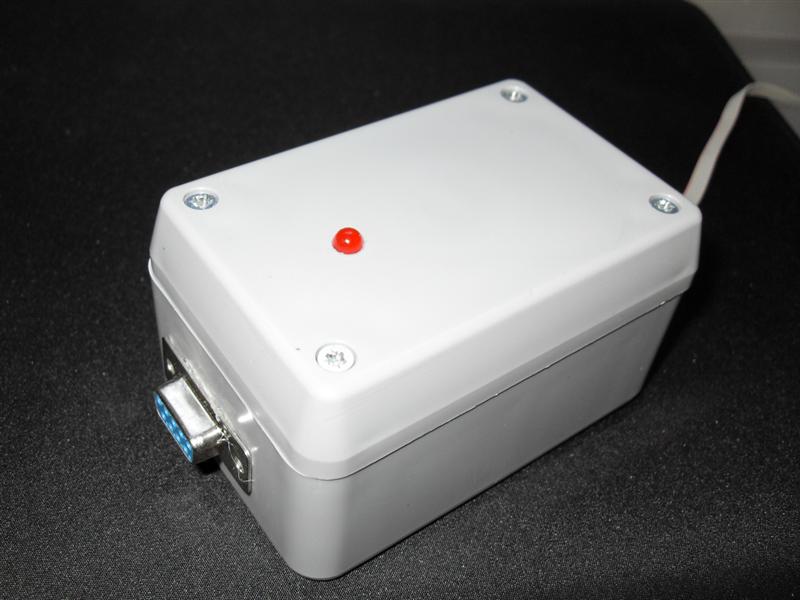

Ik durf toch te beweren, dat de behuizing van mijn programmer eenvoudiger is...

Het voordeel van de schakelaar in het oog hangend, is dat je het lampje ziet. Je weet dus altijd of er prik op je apparaat staat.

^{Oeps: wat als het lampje een keer sneuvelt?}

Nu ik m'n eigen foto 's goed bekijk: die twee lampen hangen er ook maar bij. Die zal ik ook 's netjes monteren met twee van die muurfittingen

[Bericht gewijzigd door M-i-c-h-e-l op woensdag 21 maart 2012 09:12:23 (34%)

Op 21 maart 2012 09:08:07 schreef pros:
[...]
Ik durf toch te beweren, dat de behuizing van mijn programmer eenvoudiger is...

[afbeelding]

Heeft u die zelf gefabriekt?
Zit daar ook zo'n lampke in?

Dat rode ding is een huls, waarmee je de uiteinden van aders kan isoleren als je onder spanning werkt. Ze bestaan in verschillende maten, de kleinste voor aders van 10mm² en de grootste voor 150mm².
Die laatste biedt ruim plaats voor een printje met een buffertje - en, jawel, een LED'je.

die kortsluit lampen heb ik op een rail gemonteerd en achter de meetapparatuur plank gehangen. zo schijnt het licht over m,n werkbank als deze in mochten komen , en het is weer een kastje minder op de plank. de keuzeschakelaar voor de lampen van 60-120-280 watt zit in een blindplaat op de wandgoot.

http://www.pa4tim.nl/?p=1572 ik heb alles in een 19" kast gebouwd. Variac, scheidingstrafo, hoogspanningstrafo ( 0-1200VDC, serielamp, 6,3VAC, 250VC, 32VDC bij een ampere of 10.

Zo, dat ziet er ook goed uit.

Ik ben al een prutser, maar nog geen uber-prutser

mijn laatste afgewerkte projectje:

https://picasaweb.google.com/115453704428346210668/ProjectenProgrammer…

de rcd programmer voor het programeren van pic's
meerdere pic's zijn programeerbaar.

volgende versie van deze programmer (uitgebreidere met incl iscp) zal inbouw versie zijn.

foto's (allen te zien via bovenste link, hieronder enkel 2 voorbeelden)

volgende project is een synthesizer deze word aangestuurt door een midi ingang (via pc)
op het moment is enkel het voedings gedeelte werkende (DoH) zal hier ook wel eens foto's an posten (school project)

[Bericht gewijzigd door Meerweten op woensdag 21 maart 2012 17:45:38 (11%)

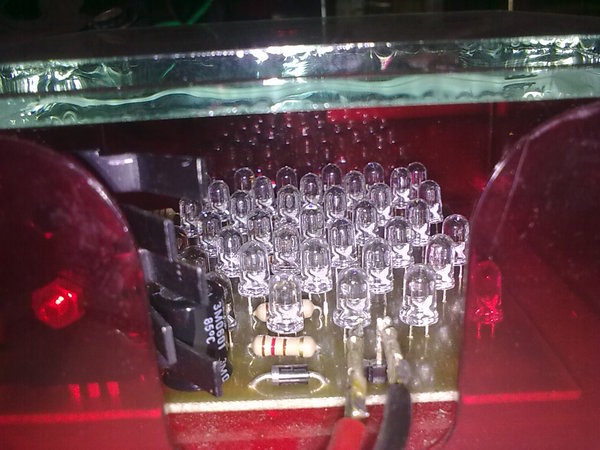

Eindelijk eens een klein lichtbakje gemaakt met LEDs. Zeer eenvoudig, per 2/3 LEDs een voorschakelweerstand, een 7812 voor de voeding die dan gevoed wordt door mijn labvoeding.
Er zitten 39 LEDs in, dus het is echt voor kleine printplaatjes, maar voorlopig kan ik verder

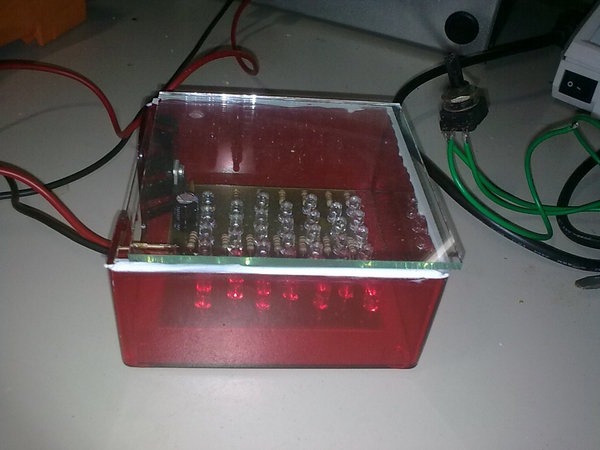

Alles paste perfect in een bakje waar vroeger papier inzat. Daarboven met silicone een stukje glas op bevestigd.

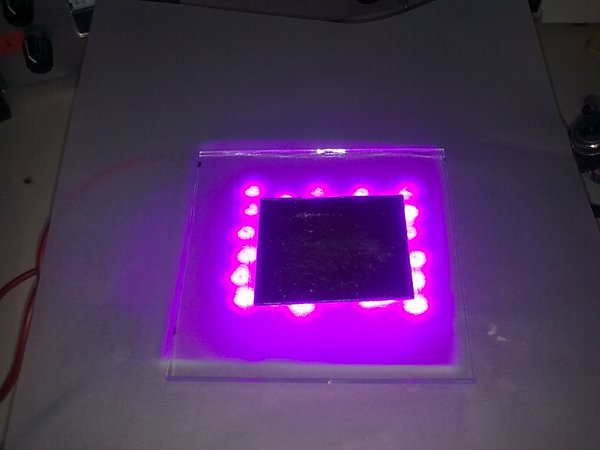

In actie. Het is direct duidelijk dat de printplaat te dicht tegen de LEDs zit. Dus er zal nog iets tussen moeten.

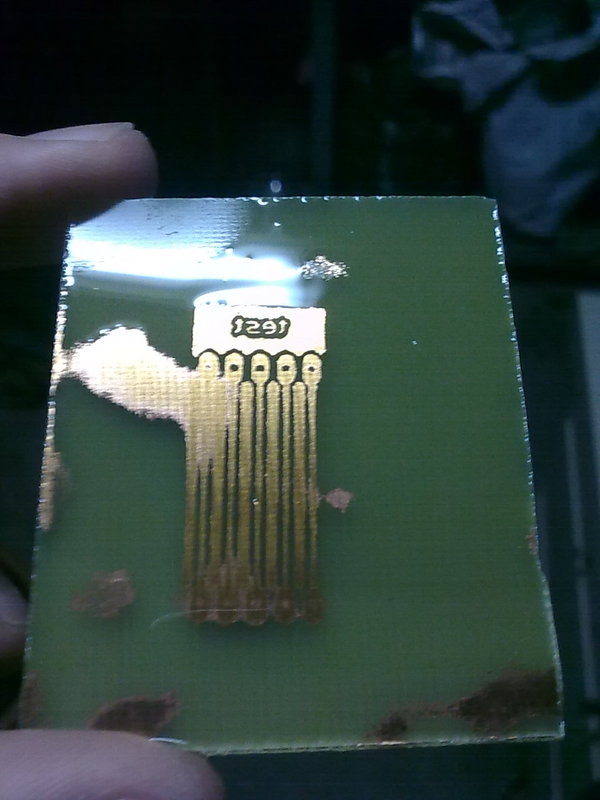

Eindresultaat. 3min belichtingstijd was oké maar de ontwikkelvloeistof en etsvloeistof waren uitgewerkt daardoor het povere eindresultaat maar al bij al toch blij dat het zal werken

Je ziet wel strakke lijntjes, dus dat komt wel goed daar

Leuk om te zien dat je met simpele middelen een lichtbakje kan maken!

Schaduw van je elco ?? !!

Mogelijk moet je ook dichter bij je LED's (kan jegelijk de elco aan de andere kant van de print zetten) en, ik denk, een dunnere glasplaat, zo mogelijk Pyrex- of Securit®-glas

[Bericht gewijzigd door Tidak Ada op woensdag 21 maart 2012 22:59:52 (81%)
