Show your projects! Part 3.

Bijzonder inspirerend topic, en nu kan ik eindelijk ook meedoen

Tussendoor een pot met vuurvliegjes gemaakt naar de instructies op deze website: http://www.instructables.com/id/E7U5HYMSVIEWP86SAL?ALLSTEPS

Achterkant van de print:

Gemonteerd in de pot:

Je moet het natuurlijk in werking zien in de schemer, wanneer het spoeldraad net niet meer zichtbaar is en de ledjes nog niet te fel lijken, maar volgens mij heeft de bedenker in de voorgenoemde website betere filmpjes gemaakt dan mij zou lukken.

link doet het niet........ wat is het schema? gewoon looplichtje met 4 smd ledjes?

Link doet het wel... Geen looplicht.

[Bericht gewijzigd door Henry S. op dinsdag 10 april 2007 20:59:31

Voor de link moet je soms even geduld hebben, geen ontzettend snelle site.

Maar de ontwerper van het schema heeft voor het programma op de uC het gedrag van vuurvliegjes bestudeerd om het aan en uit-faden van de ledjes zo realistisch mogelijk te maken.

(Het is dan ook niet echt iets voor een filmpje omdat het effect redelijk subtiel is, maar wel leuk om ergens in de kamer te zetten - niet opdringerig maar wel interessant )

@-=roger=-:
prachtige machine! Zou je niet een webshop kunnen beginnen om custom PCBs en andere dingen te frezen, wie weet hoeveel mensen je een plezier doet!

[Bericht gewijzigd door infrarood op woensdag 11 april 2007 16:30:56

Daar denk ik ook vaker aan, maar een nadeel is dat ik dan veel tijd kwijt ben.
Het intekenen van de ontwerpen kost tamelijk veel tijd en de machine breekt geen snelheidrecords.
Ik doe liever de software verder ontwikkelen zodat ik deze eens als shareware kan aanbieden voor corel draw gebruikers.

Roger, kun je er geen filmpje over maken, en dat online zetten?

En vertel eens waar je de materialen hebt weggehaald, en wat voor snij-ijzer je gebruikt, en wat je zelf hebt moeten zagen/frezen.

De aluminium profielen en platen zijn van de plaatselijke ijzerboer.
Hij vraagt gewoon de kiloprijs van aluminium.(neem wel je eigen weegschaal mee want die van hun heeft een tolerantie van +5 kilo )
Veel van deze platen waren precies in de vorm wat ik nodig had en kon ik gewoon monteren.
Wat niet paste moest ik zagen met een decoupeerzaag.( is geen pretje door 1,2 cm dik Al )
stepperdrivers / spindels / motoren / linearlagers / > ebay
Ik maak er geen geheim van, voor deze onderdelen was ik in totaal ongeveer 600 euro kwijt.
Software:
Het windows programma is geschreven in visual basic ( zit standaard in Coreldraw of Excel )
De software in de microprocessor is geschreven met Bascom-8051
De werking van de software is nogal moeilijk in het kort uit te leggen.
Kort beschreven:
Ik ga uit van een assenstelsel en mijn beginpunt is dus altijd x = 0 y = 0
Lees eerste coördinaat van HPGL file.
Bv: PU100 100;
Mijn frees gaat UP en moet naar coördinaat x+100 en y+100
De software herkent dit als een schuine lijn en stuurt x en y motor gelijktijdig met 100 stapjes.
Lees tweede coördinaat van HPGL file
Bv: PD100 100;
Mijn frees gaat DOWN op dezelfde coördinaten.Dus geen x y beweging.
het het tekenen van cirkels was nogal wat programmeerwerk.cirkels in HPGL formaat bestaan uit veel schuine lijnen en elke lijn heeft een bepaalde hoek.
Mijn beweging is bv x+ 100 en y + 90
De motor met de meeste stappen laat ik gewoon zijn werk doen, in dit voorbeeld x motor +100 stappen.
Bij elk stapje die deze motor maakt ga ik met een hoekberekening kijken of de y motor ook een stapje mag maken.De y motor draait tegelijkertijd ook met de x motor, maar zal op die weg 10 stapjes overslaan.
Verder zijn nog enkele parameters in te stellen zoals:
aanloop snelheid / freessnelheid / vrijloop snelheid / kleurdiepte / homepositie / offsetpositie
Filmpje(12 mb)

Het windows programma is geschreven in visual basic ( zit standaard in Coreldraw of Excel )

Das VBA niet VB

Maar wat is je nauwkeurigheid? Of bedoel je dat je nauwkeurigheid = stapgroote = 0.01mm? Dat zou zeker indrukwekend zijn . Maar normaal gesproken zijn deze namelijk niet aan elkaar gelijk, mijn cnc machine heeft een stapgroote van 3/200 = 0.015mm/stapje. Maar de nauwkeurigheid is dit zeker nog lang niet.

mooi stukje werk

ik zou daar nooit aan durven beginnen (mechanich en software)
Dus vande zomer koop ik gewoon een freestafel (elektuur/colinbus of anders merk)

[Filmpje]
Het geheel lijkt me robuust, nauwkeurig en snel genoeg. Kortom: je mag er trots op zijn!

Ben je niet bang dat je (zonder eindschakelaars) een keertje van je lineaire geleiding afloopt? Of op je y-as je spindelblokken krom drukt?

Of heb je softwarematig wat limits ingebouwd?

quote: Op 12 april 2007 17:48:15 schreef xantus
Maar wat is je nauwkeurigheid?

ok ik ben eens even gaan rekenen
Resolutie:
Motoren in fullstepbedrijf:
500 stapjes voor een volledige omwenteling van de stepperas.
Tafel verplaatsing = 6 mm
Per stap is dit 6/500 = 0.012 mm
Dat is ongeveer 2116 Dpi
In halfstepbedrijf heb ik voor een verplaatsing van 6 mm 1000 stapjes nodig = 0.006 mm per stapje.
Ongeveer 4233 Dpi
Voor de nauwkeurigheid weet ik even niet precies wat je bedoeld.
Bedoel je hier de speling in de assen en spindels mee?
Helemaal spelingsvrij is onmogenlijk maar ik kan op het oog nergens speling ontdekken.

Mijn eerste poject heb alene filmpje want foto cam batterijen zijn op

http://www.megaupload.com/nl/?d=M7VBDV3Q

Is de bedoeling dat hij 10 kanalen krijgt en selecteerbare snelheid

haha . maar even serieus wat wordt het? Looplicht voor gloeilampen?
_{En je weet dat een relais maar 2000000 kan schakelen en zo te horen schakelen ze wat af}

[Bericht gewijzigd door xantus op vrijdag 13 april 2007 01:03:21

Hieperknipperlicht?

snelheid rege;baar dan hoef je alleen maar ff de normale weerstand te vervangen door een potmeter:P verder gaat ie inderdaad wel extreem snel

Op 13 april 2007 00:08:04 schreef Gerwinh:
Mijn eerste poject heb alene filmpje want foto cam batterijen zijn op

http://www.megaupload.com/nl/?d=M7VBDV3Q

Is de bedoeling dat hij 10 kanalen krijgt en selecteerbare snelheid

Hahaha, hier gingek effe plat, over relaisverkrachting gesproken

Nou hier is mijn project dan , waar in dit topic meer over te lezen is.

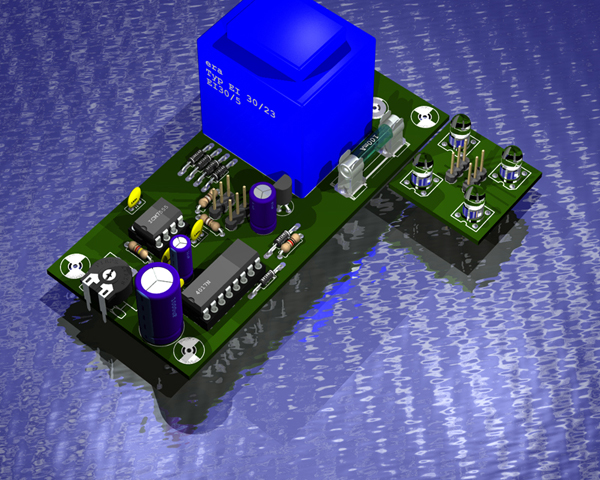

Eagle 3d tekening van wat het moet worden.

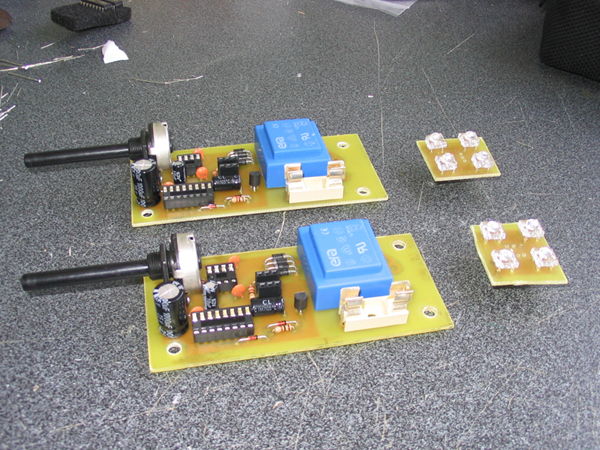

De 2 schakelingen in elkaar gezet.

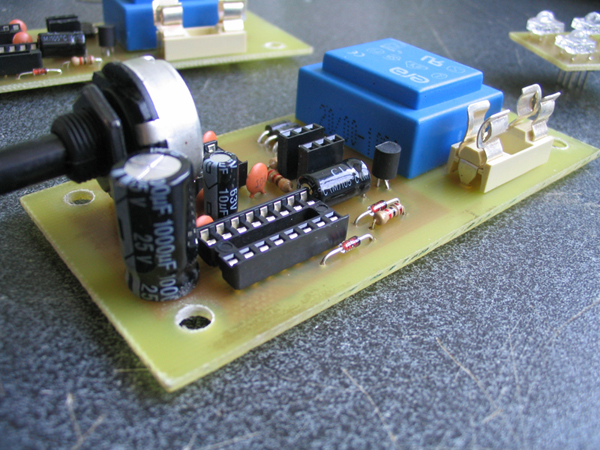

Close up van 1 van de 2 schakelingen.

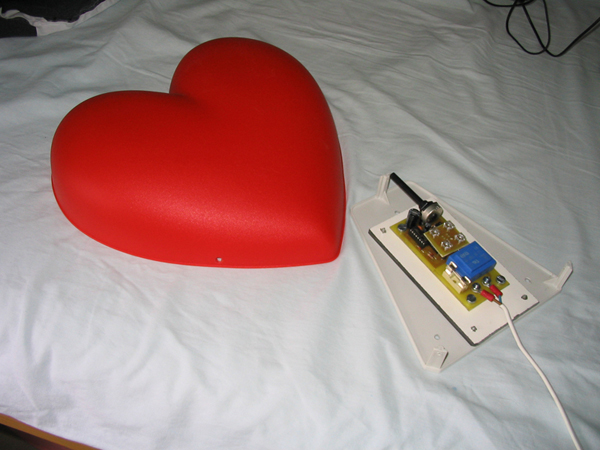

En de lamp waar het geheel in komt te zitten.

Helaas heb ik geen filmpje van het geheel in werking...

Netjes, ik had alleen een printkroonsteentje gebruikt voor de 220, dat is *iets* aanraakveiliger

Over het 220 gedeelte zit nu ook een plastic kapje. Deze staan helaas niet op de foto. Deze heb ik later toegevoegd omdat de lamp toch niet zo dicht zat als ik had gehoopt ( zat grootte spleet waar je met enige moeite je vinger naar binnen kon steken.

Op 13 april 2007 11:06:16 schreef Sine:
Netjes, ik had alleen een printkroonsteentje gebruikt voor de 220, dat is *iets* aanraakveiliger

Zie topic

Op 13 april 2007 10:39:26 schreef Mathieuke:
[...]

Hahaha, hier gingek effe plat, over relaisverkrachting gesproken

Haha lekker woord maar hoort uieraad zachter te lopen

Verder wordt ie gebruikt al looplicht voor 12 volt lampen

Het kan wel .... maar is zeker niet ideaal.

Ik had een rijtje mosfets gebruikt, veel goedkopers dan relais, en praktisch eeuwige levensduur ( al schakel je 10000x per seconde )

Op 13 april 2007 16:39:46 schreef Henry S.:
[...]
Zie topic

Topic ? ... Aaah !

[Bericht gewijzigd door Sine op vrijdag 13 april 2007 21:09:27

Op 13 april 2007 00:08:04 schreef Gerwinh:
Mijn eerste poject heb alene filmpje want foto cam batterijen zijn op

http://www.megaupload.com/nl/?d=M7VBDV3Q

Is de bedoeling dat hij 10 kanalen krijgt en selecteerbare snelheid

hoe open ik die file?
