Lang topic, maar zeer de moeite waard.
De modificaties zoals ik die in oa. de Sony hierboven heb uitgevoerd, hebben bij elkaar een hoorbare invloed.
Slechts eenb andere opamp hier of daar inprikken zal op zich niet hoorbaar zijn denk ik, het gaat om het totaalpakket aan veranderingen.
Geen wereld van verschil zoals de high end mannen graag roepen, maar wel nuanceverschillen.

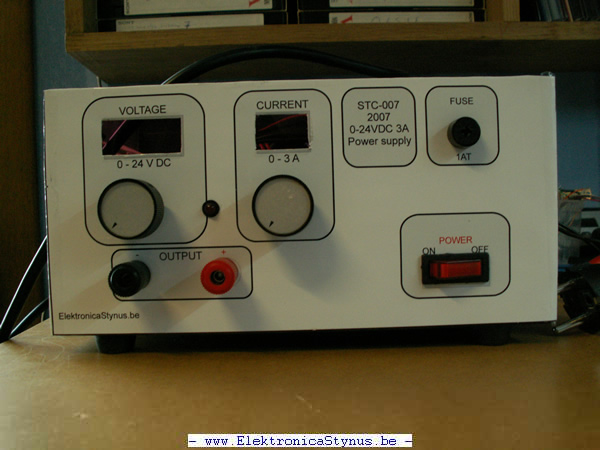

Ik heb vandaag de frontplaat van men voeding afgewerkt.
Nu nog 2 zenerdiodes en erin en de voeding is klaar.
Meer info hierover is hier te vinden:
http://www.elektronicastynus.be/Projecten/labvoeding/index.php
ziet er netjes eruit
hoe gedaan ?? gewoon geprint en erop geplakt ofzow ?
[Bericht gewijzigd door Gerwinh op woensdag 4 juli 2007 12:58:19
Op glossy fotopapier geprint en er gewoon met pritt opgeplakt.
(Heb wel eerst het front zwart moeten spuiten want de originele tekst kwam erdoor. En ook maar het gat van de originele potmeter dicht geplamuurt.)
klein printplaatje gemaakt met een MAX232 schakeling erop, dan hoef ik het niet elke keer opnieuw te maken.
(sorry voor de slechte kwaliteit, maar mijn bellend foto-apparaat kan niet beter)
@elektro_freak: ja, das handig, die heb ik zelf ook altijd achter de hand
Op 3 juli 2007 22:37:03 schreef foxie:
Als je dit met een PIC kan doen, ik ben al meer dan een jaar bezig om tuinberegening in een PIC te zetten ipv met een normale pc. maar het is me tot op heden nog niet gelukt, en vooral wat configuratie van het geheel betreft, hoe doe je zoiets met een touchscreen en pic, lijkt me een stuk makellijker dan met losse knoppen
[...]
Iemand?
@stynus:
Welk progje heb je dat mee gemaakt? (Frontplaat)
[Bericht gewijzigd door Technojunk op woensdag 4 juli 2007 19:02:17
coreldraw
Coreldraw is zeker mooi om dit te doen ja.
Indesign kan misschien ook nog? Ik heb hier ook een programmatje liggen: Frontplatten Designer v2, werkt ook erg leuk.
Nu ik mijn belichtingsbak heb is het tijd om eens met NaOH te gaan spelen. terwijl we bezig waren hebben we dan maar de Fe(III)Cl overboord gegooid, en wat HCl en H2O2 ingedaan.
ziehier het eerste printje dat van de band rolde: wisp628 met enkele modificaties:
Wat is er aan veranderd/bijgekomen:
- een volwaardige 7805 voeding op met fooldiodes, ompooljumpertjes (zo kan ik dus gelijk welke adapter gebruiken) en een klein koelplaatje.
- de wisp kan gepowerd worden vanaf eigen voeding, vanaf target circuit, of de wisp kan met zijn eigen voeding het target poweren.
- 100n ceetjes toegevoegd bij de IC's
- Powerledje toegevoed
- subD-15 connector vervangen door een gewone boxheader (stevigheid)
- 2N3904 vervangen door gewone BC546B, eigenlijk gewoon omday ik de 2N niet in huis heb
- montagegaten, aanduiding voor voeding en andere opschriftjes niet vergeten !
Totale afmetingen zijn 80x50mm
Eens alles gebakken, ales dubbelchecken, en proggen maar:
Ziet er netjes uit.
Die voeding vanuit de wisp miste ik ook al.
Ik heb daarom dit printje gemaakt een paar dagen geleden:
http://www.elektronicastynus.be/Projecten/Galvawisp/index.php#2

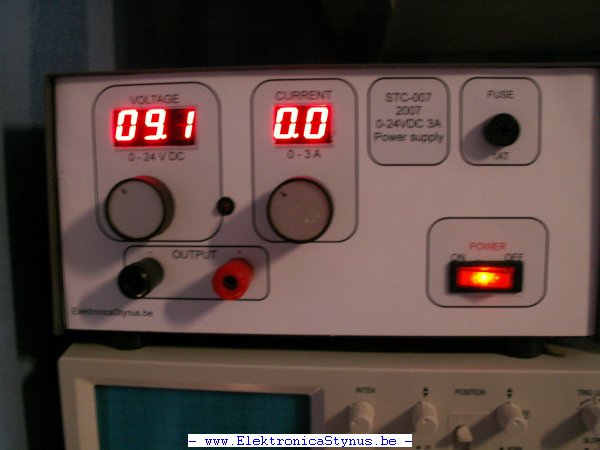

Ik heb vandaag men voeding verder afgewerkt en ze werkt nu compleet
http://www.elektronicastynus.be/Projecten/labvoeding/index.php#6

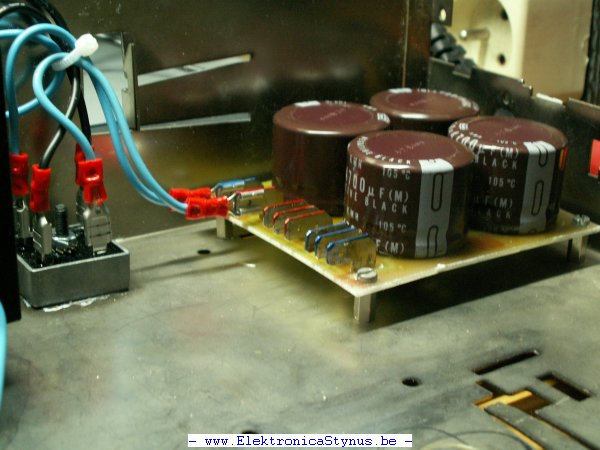

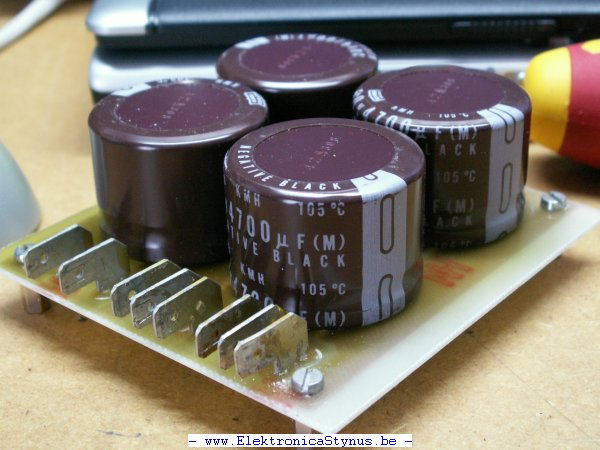

En ik heb een bufferprintje gemaakt voor de voeding van men cnc sturing:
http://www.elektronicastynus.be/Projecten/CNC/Elektronica.php#6
netjes gemaakt stynus!
Hoewel ik mijn tijd momenteel doorbreng met het renoveren van mijn gevel (de gevel van mijn huis, voor alle duidelijkheid), werk ik tussendoor --als het regent-- verder aan Skidbladnir, een stand-alone AVR-programmer:
Door de jaren heen hebben allerlei AVR's zich over het huis verspreid (ja, die dingen hebben pootjes!), en dat maakt het er niet gemakkelijker op iets aan hun programma te wijzigen. Ze telkens uit hun voetje lichten, programma aanpassen en terugplaatsen is erg omslachtig. Een laptop zou een oplossing kunnen zijn, maar die bezit ik niet. Dan maar zo:
Een ATmega32, een blokje 32kx8 RAM, een RS232 en nog wat klein grut moet de taak verrichten.
Een hex-file wordt via RS232 naar Skidbladnir gestuurd, die de regels on-the-fly decodeert en in de RAM plaatst. Vervolgens kan de target-AVR geprogrammeerd worden. Dat werkt momenteel goed met de ATmega's 8 en 32 en met de ATtiny's 13, 26, 2313 en 45 (andere AVR's heb ik niet in voorraad).
Nu nog een nette behuizing, een batterij-voeding, een LCD'tje en wat toetsen...
Op 5 juli 2007 14:30:00 schreef Mr Soldeer:
Nu ik mijn belichtingsbak heb is het tijd om eens met NaOH te gaan spelen. terwijl we bezig waren hebben we dan maar de Fe(III)Cl overboord gegooid, en wat HCl en H2O2 ingedaan.ziehier het eerste printje dat van de band rolde: wisp628 met enkele modificaties:
Wat is er aan veranderd/bijgekomen:
- een volwaardige 7805 voeding op met fooldiodes, ompooljumpertjes (zo kan ik dus gelijk welke adapter gebruiken) en een klein koelplaatje.
- de wisp kan gepowerd worden vanaf eigen voeding, vanaf target circuit, of de wisp kan met zijn eigen voeding het target poweren.
- 100n ceetjes toegevoegd bij de IC's
- Powerledje toegevoed
- subD-15 connector vervangen door een gewone boxheader (stevigheid)
- 2N3904 vervangen door gewone BC546B, eigenlijk gewoon omday ik de 2N niet in huis heb
- montagegaten, aanduiding voor voeding en andere opschriftjes niet vergeten !Totale afmetingen zijn 80x50mm
Eens alles gebakken, ales dubbelchecken, en proggen maar:
waar haal je die vlakstekker aamsluitingen vandaan?
Bedoel je die waar de flatcable vertrekt naar target ?
D'tron in Kortrijk heeft die, vragen naar boxheader. Je moet er wel de cable zelf op nijpen (duh). Ik heb de kabel wat gefixeerd met seondenlijm, kwestie dat het stevig is
EDIT: de poweraansluiting is uit de sloop. in eagle noemt dat power-jack-plug
[Bericht gewijzigd door Mr Soldeer op zaterdag 7 juli 2007 10:51:10 (15%)
Hey pros, tijdje geleden had je een mooi plaatje gepost van je toetsenbord. Welke lagen enzo Kan m niet meer vinden, wil je m nog eens posten? Alvast bedankt!
Op 7 juli 2007 12:56:07 schreef pros:
Bedoel je de pulsgenerator?
Jep die bedoelde ik! (Y) thnx
ik heb vandaag een klein elektronica-gerelateerd programmatje geschreven,
screenshot:
voor wat dient het?
zoals de naam het zegt, Timer0 van een microcontroller (PIC) uitrekenen.
edit: download TMR0calc
[Bericht gewijzigd door roelvh op woensdag 11 juli 2007 22:43:37 (16%)
Prachtig altijd om te zien wat mensen aan leuke, coole en originele ideeen hebben, en vooral ook hoe mensen een apparaat of idee ook daadwerkelijk tot een eindproduct maken, bij mij blijft het meestal hangen bij een breadboard.
Maar ik zal ook even een klein projectje van mij laten zien. ik heb een at90usb162 microcontroller op een breadboard gezet (klein converterprintje geetst) met een 4x20 LCD (nog zonder functie) en een folietoetsenbordje.
In deze avr heb ik een stukje code gezet, wat zorgt dat de avr in windows herkend wordt als keyboard. gewoon inpluggen en je hebt er een keyboard bij.
De code heb ik niet helemaal zelf geschreven, het is aangepaste en uitgekleede voorbeeldcode van atmel.
nu zoek ik alleen nog wat gyro achtige sensors, voor een usb joystick-handschoen.. ideeen genoeg!
mooi project.
Hallo
Na enige tijd zal ik ook eens wat foto's tonen van men project
http://www.uploadarchief.net/files/download/dscn2091.jpg
De kop van de moving head
http://www.uploadarchief.net/files/download/dscn2089.jpg
de hele moving head
Graag jullie gedacht hier een over
is nog volop in aan bouw.
Ik vind wel dat deze geslaagt is .
Op 9 juli 2007 15:05:54 schreef nonkel_dw:
HalloNa enige tijd zal ik ook eens wat foto's tonen van men project
http://www.uploadarchief.net/files/download/dscn2091.jpg
De kop van de moving head
http://www.uploadarchief.net/files/download/dscn2089.jpg
de hele moving head
Graag jullie gedacht hier een over
is nog volop in aan bouw.
Ik vind wel dat deze geslaagt is
leuk hoor!
wat komt er alemaal in?
persglaslamp? gobo's? kleurenfilters?
word het DMX bestuurbaar?
stappenmotoren? servo's?
stroomoverdracht via sleepringen?
kortom vertel eens wat meer over je project:)
